桶模具

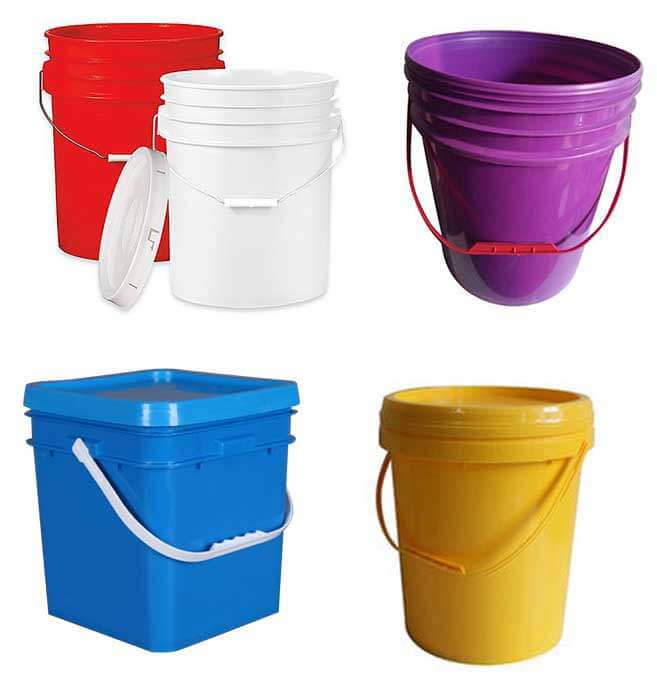

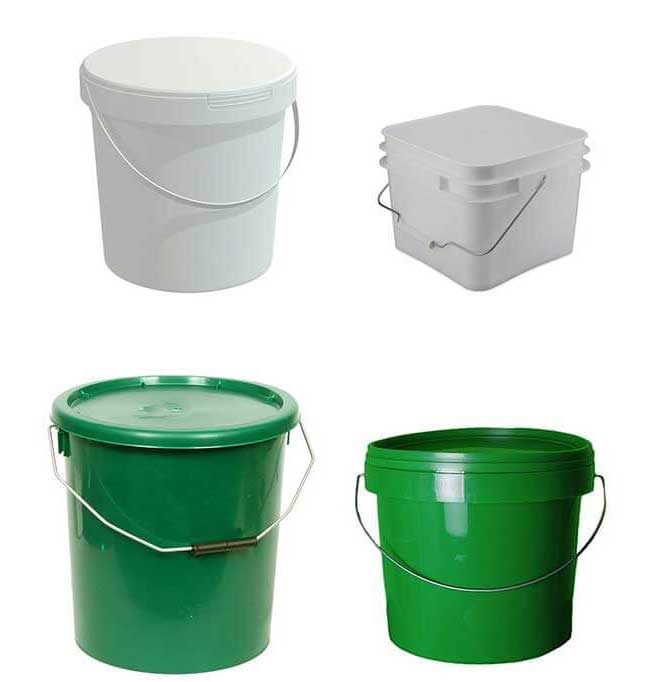

中塑模具有限公司拥有20多年的桶模具、各类桶模具、塑料桶模具研发制造经验，专业定制化工桶、包装桶、油漆桶、油桶等塑料桶模具，涵盖桶身、桶盖、手柄全套模具。我公司在桶模的顶芯和型腔边缘采用了铍铜(Moldmax)，为高速注塑实现了良好的冷却效果。我们每年生产数百套塑料桶模具。结合母公司DKM高速注塑机，提供从模具到成套生产线的交钥匙解决方案，实现高效稳定的批量生产，是全球客户信赖的各种桶模具和塑料桶模具的专业制造商。
标准桶模具细节
以下是桶模具和塑料桶模具的常用参数示例，可满足各种桶模具的定制需求。
| 桶模型腔钢材 | P20、718H、S136、DIN1.2316 | 推荐注塑机 | DKM VICTOR 系列注塑机 |
|---|---|---|---|
| 铲斗模具型芯钢材 | P20、718H、S136、DIN1.2316 | 塑料原料 | HDPE、PP，典型 MFI 4–15 g/10min |
| 模架标准/钢材 | 西诺标准模架 | 顶出系统 | 脱料板+顶针 |
| 滑块、镶件、斜顶钢材 | 高强度工具钢，表面硬化处理 | 注塑工艺 | 高速高压注射，周期短，控温精准 |

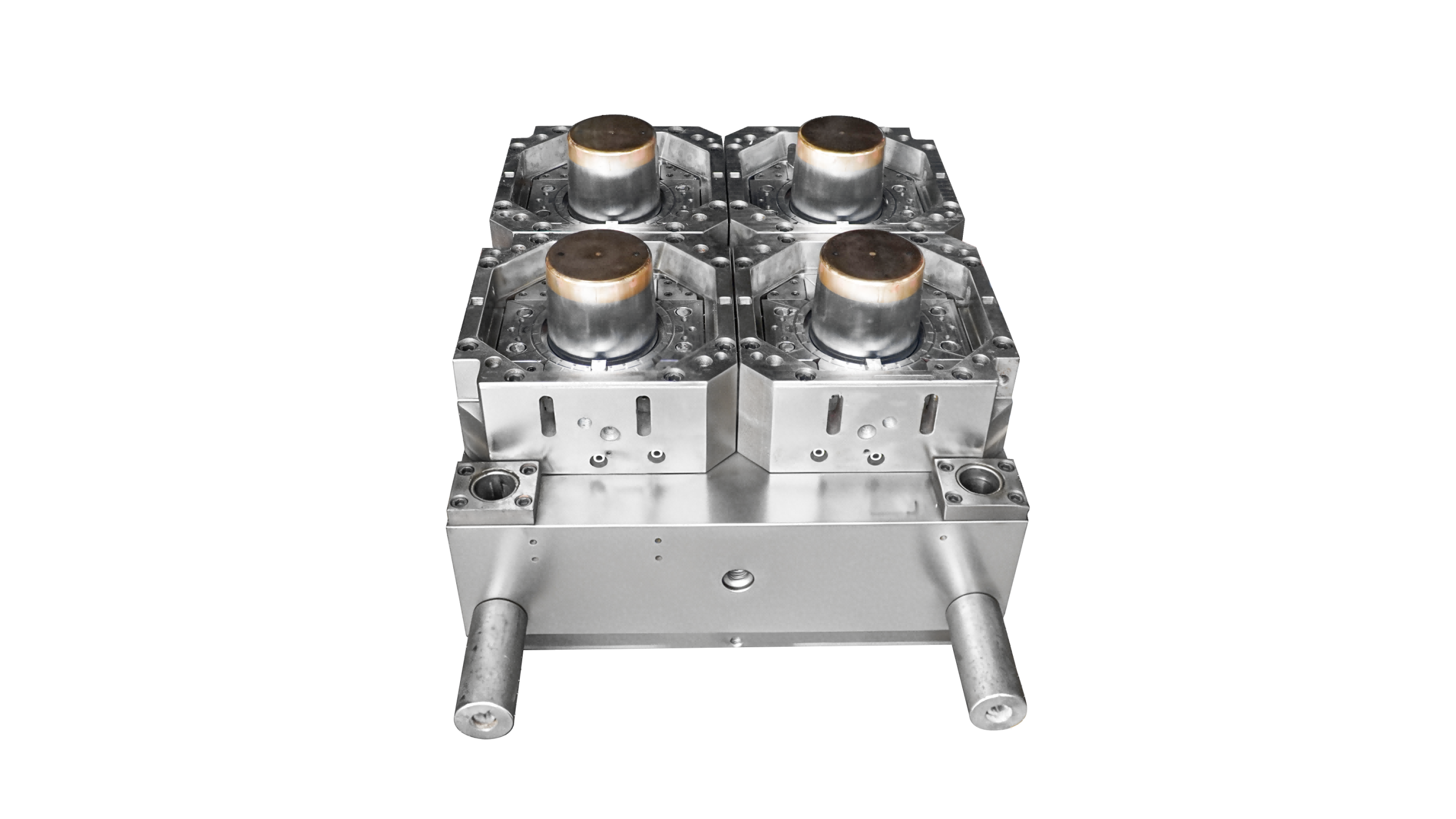

| 型腔数量 | 1腔、2腔、4腔、8腔；定制的 | 注塑周期时间 | 8–20 秒 |
| 热流道系统 | 全热流道系统 | 模具制造交付周期 | 40–65 天 |
斗模偏心引起壁厚不均的分析
在桶模具、各种桶模具、塑料桶模具生产中，偏心是导致壁厚不均匀的核心问题，直接影响产品质量和使用寿命。西诺模具结合20多年的行业经验，全面分析这一问题，从源头上避免缺陷，保证批量生产的稳定性。
- 冷却水通道分布不均匀：如果水桶模具和塑料桶模具的型芯和型腔的不同区域冷却水流动不均匀，就会造成熔融塑料流动的差异——在温度较高的区域温度升高，塑料流动性更好，成型后桶壁更厚；在温度较低的地区，塑料流动性较差，成型后桶壁较薄。一般情况下，不同区域的温差会造成0.05mm左右的壁厚公差，影响产品的密封性和承载能力。
- 锁模高度不合理：桶模和各种桶模的零度咬合高度直接影响锁模力的均匀分布。建议锁模高度设置为桶高的20%~30%：小型塑料桶模具（5-10L）约为20%，大型桶模具（15-30L）约为30%。如果锁模高度偏差过大，会导致锁模力不均匀，进而造成模具偏心、桶壁厚不均匀。
- 加工设备精度不够：在桶模具、塑料桶模具的型芯、型腔加工过程中，如果选用的加工设备不够精密，就会导致型芯、型腔同心度出现偏差，从源头上造成偏心。这一问题在后续注塑生产中无法通过工艺调整完全弥补，最终导致桶壁厚度不均匀。
西诺桶模具质量要点
（有针对性地解决偏心问题）
华塑模具针对桶模具、各种桶模具、塑料桶模具的偏心问题建立了全流程质量控制体系，避免了从设计、加工到试模的偏心风险，保证桶壁厚均匀。
水桶模具结构优化设计
-根据各种水桶模具和塑料水桶模具的结构，优化冷却水道的布局，保证型芯和型腔各区域冷却水流动均匀，消除温差引起的流量差异，从根本上解决偏心问题。来源。
– 在顶芯和型腔边缘应用铍铜（Moldmax），以提高冷却效率，减少塑料成型时的收缩差异，进一步确保桶壁厚度均匀。
– 使用Moldflow分析软件模拟整个注塑过程，优化流道和浇口位置，确保填充均匀
水桶模具钢材选用
-水桶模具、塑料水桶模具的型芯和型腔均采用高抛光、耐磨模具钢（S136、DIN1.2316、等），关键部位采用铍铜合金，保证模具结构稳定，减少变形引起的偏心。
-模架采用高强度防锈钢（45#、P20、4Cr13），提高模具整体刚性，避免合模时模具变形，保证模具均匀一致
桶模具加工精度控制
-选用高精度数控加工设备，对桶模具及各种桶模具的型芯、型腔进行精密加工。关键尺寸公差严格控制在±0.01mm以内，保证型芯、型腔的同心度，消除加工偏差造成的偏心。
-多级检验：对平行度、垂直度、同心度、水路严密性等关键指标进行多重检验，确保每套塑料桶模具满足精度要求标准。
- 桶模具组装和模具试用
– 滑块、顶出系统等关键部件精密装配，确保模具开合顺畅、锁模均匀，减少因装配偏差而产生的偏心。
– 试模时重点检测料斗壁厚的均匀性，对偏心、缩痕等问题及时调整模具结构和注塑工艺，确保批量生产时产品质量稳定生产。
SINO 桶模具的模流分析

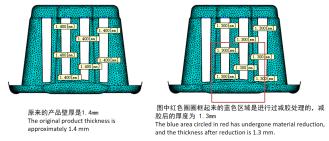

采用Moldflow分析软件模拟桶模和塑料桶模的整个注塑过程，重点优化冷却系统和流道布局，准确预测偏心、壁厚不均等问题，提前进行调整，从源头上保证产品质量。
如图：优化的冷却水道和铜铍冷却结构，可以实现料斗模具型芯、型腔各区域温度均匀，减少塑料流动差异，从根本上改善因偏心造成的料斗壁厚不均匀问题，同时提高高速注塑的稳定性和模具的使用寿命。
桶模具测试视频
视频演示了SINO桶模和塑料桶模在高速注射条件下的操作、开合模、顶出和冷却稳定性，验证了模具在避免偏心和确保壁厚均匀方面的实际效果。
