塑料托盘模具

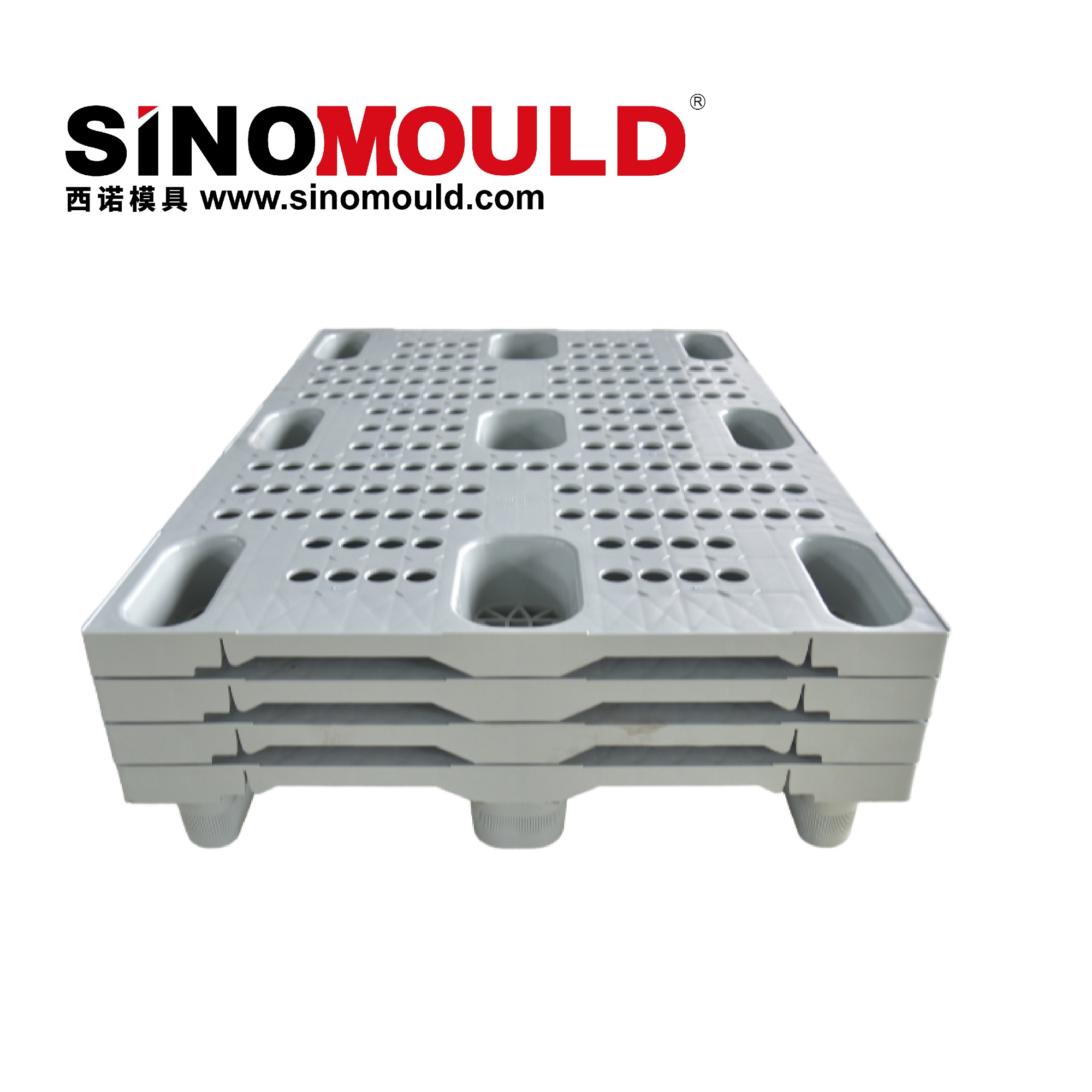

塑料托盘作为现代物流、仓储、冷链的核心载体，其质量和使用寿命直接取决于模具的精度和工艺。西模专注于高性能托盘模具的研发和制造，涵盖从九英尺轻型托盘到双面重型托盘的所有场景，并提供定制化解决方案。凭借精密加工和优化的冷却系统，单模具寿命可达到50万至100万次，适合1000T至3000T大吨位注塑机，确保托盘尺寸准确、应力分布均匀、脱模方便。

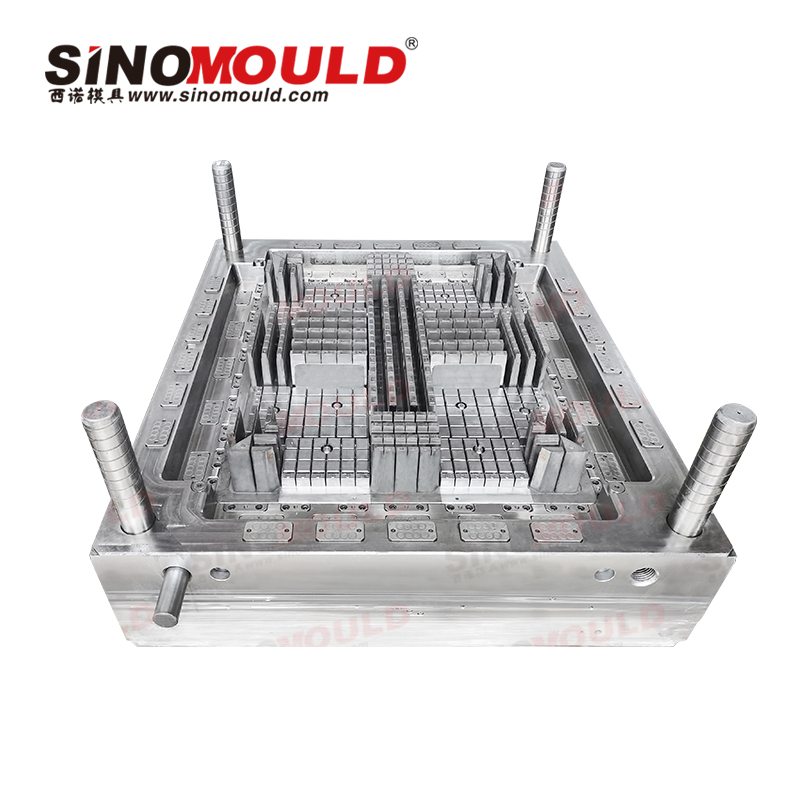

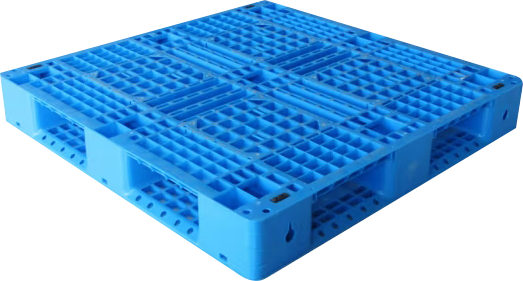

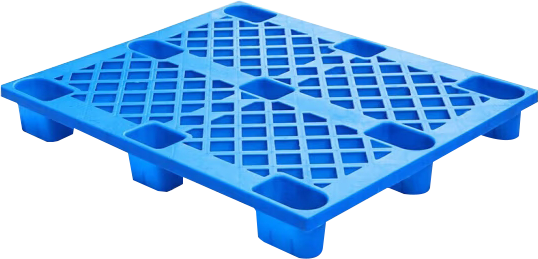

托盘模具规格
以下是离心管模具最常见参数的示例。
| 模具名称 | 双面托盘模具 | 产品尺寸 | 1300×1100×152.5毫米 |
|---|---|---|---|
| 型腔数量 | 1 | 模具尺寸 | 2130×1660×1135毫米 |
| 使用机器 | DKM-3350TP | 主要材质 | DIN 1.2311 |
| 注射系统 | 24点热流道 | 顶出系统 | 顶针 |
| 周期时间 | 69秒 | 模具寿命 | 500,000 次循环 |
| 交付周期 | 65天 | 模具特点 | 西诺模具专利设计的高品质托盘模具； 18 公斤托盘实现了 69 秒的超短循环时间。 |

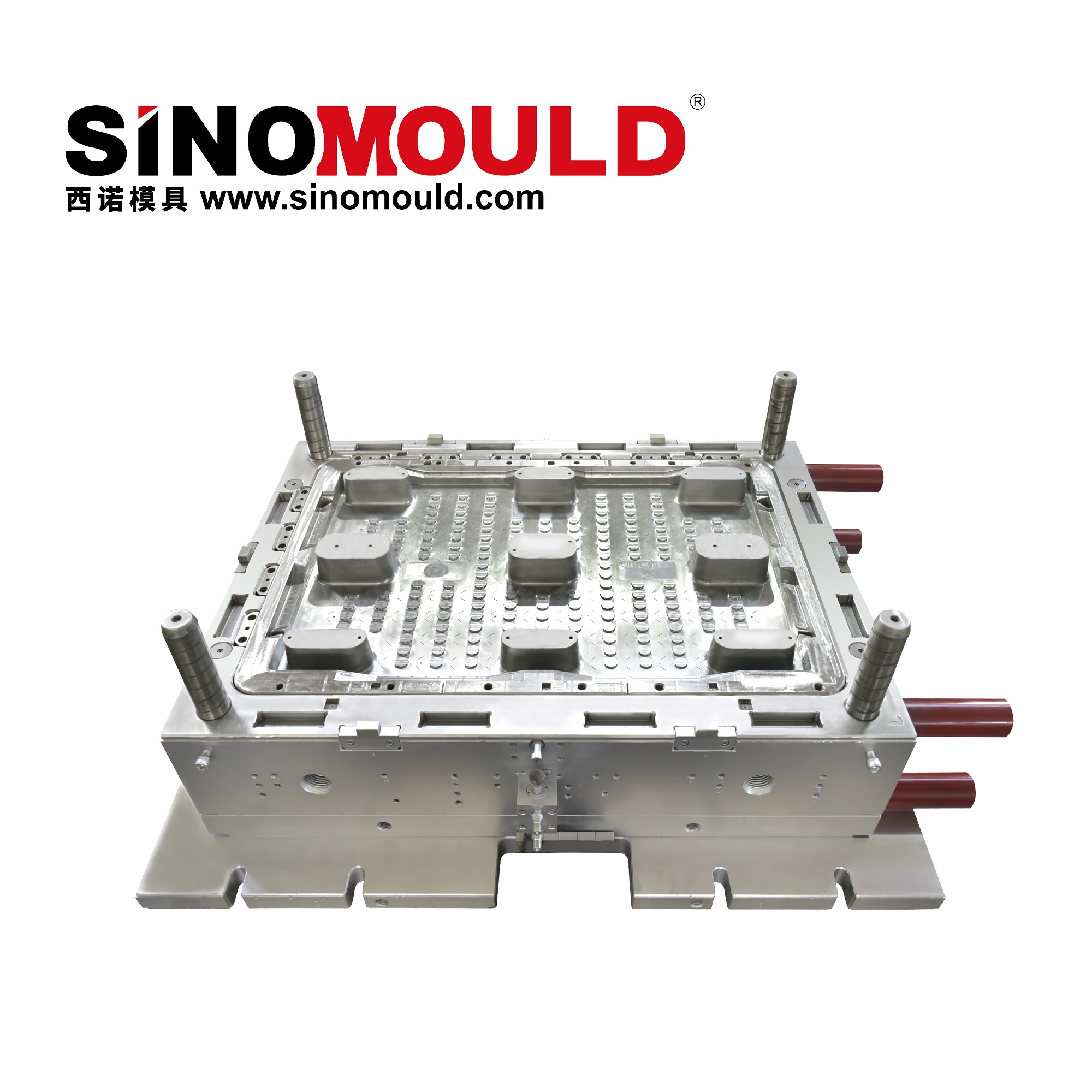

托盘模具质量要点
- 型腔硬度和寿命： 关键承载区域的硬度必须为 HRC 32-36，氮化层深度为 0.2-0.3 毫米，以确保超过 800,000 次的尺寸稳定性
- 互换性精度： 所有插件、顶针和滑块的互换公差为 ±0.01 毫米，以便快速维修和更换。
- 冷却系统密封： 水路必须通过1.2MPa压力测试30分钟无泄漏，防止生产过程中漏水导致成品报废。
- 导向精度： 导向销和衬套配合间隙 H7/g6 确保顺利夹紧，不会卡住，保护型腔边缘免受损坏。

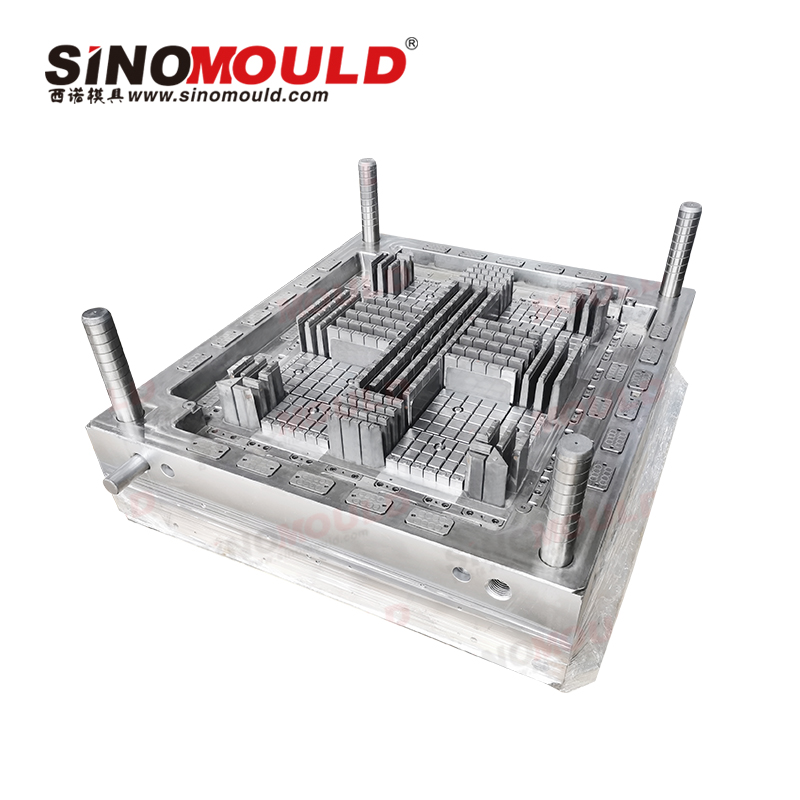

托盘模具加工要点
- 深孔钻孔： 枪钻用于长而深的冷却水通道，确保距型腔表面 15-20 毫米的均匀距离，以实现快速热平衡。
- 高速铣削： 通过高速机床加工型腔网格槽，使用 0.5 mm 粗加工刀具和 R3 球头精加工刀具，减少 EDM 面积并提高表面光洁度。
- 电火花边角清理： 对于筋根部不能直接铣削的直角区域，采用石墨电极精加工，保证脱模顺利，无倒扣。
- CMM检测： 加工后，生成全尺寸CMM检测报告，重点关注叉槽间距（公差±1毫米）和对角线平整度（≤1.5毫米）。
托盘模流分析

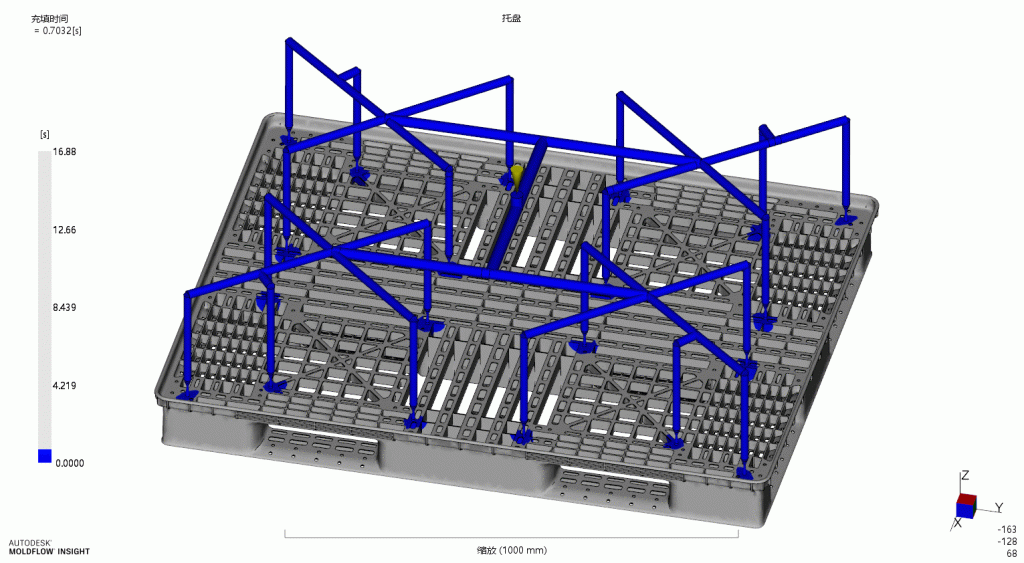

西诺模具在模具设计阶段严格进行Moldflow分析，为客户提供可视化的填充报告：
- 填充平衡分析： 优化浇口位置，以避免熔体流动不均匀导致局部强度下降。
- 冷却和翘曲分析： 预测成型后翘曲趋势，并通过反向变形设计补偿模具尺寸，确保成品托盘平整度在±2以内毫米/米。
